Conector de fábrica con perno de corte de acero al carbono ASTM A108 ISO13918 AWS D1.1 para estructuras metálicas

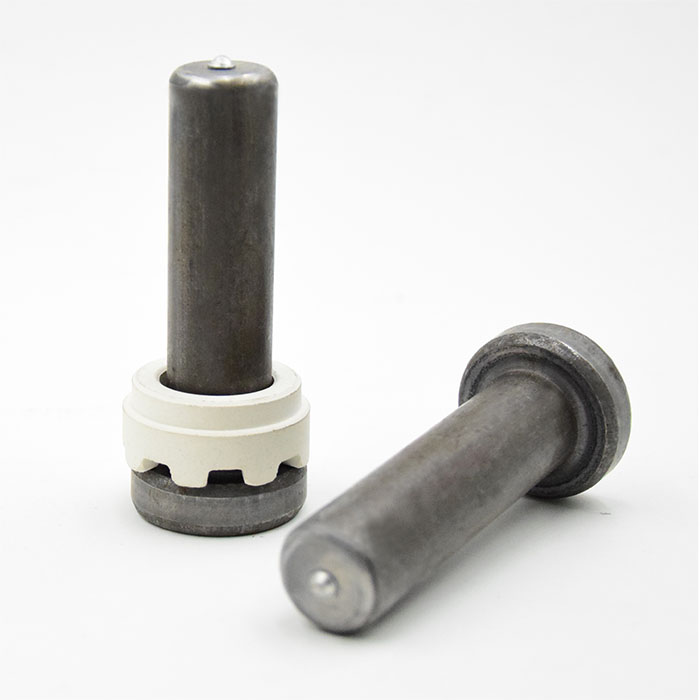

Perno Conector de Corte (Shear Stud)
Espárrago Soldable para Estructuras Mixtas
Shear stud connector (perno conector de corte) según norma ISO 13918 y AWS D1.1. Fabricado en acero ML15 (o S1010) con excelente resistencia al corte y soldabilidad por arco. Ideal para conexiones acero-hormigón en puentes, edificios industriales, vigas compuestas y losas colaborantes.
Norma: ISO 13918 · Diámetros 13mm a 25mm · Longitud personalizada
Ventajas del Conector de Corte (Shear Stud)
Alta Resistencia al Corte
Resistencia característica ≥ 400 MPa, garantizando transferencia de fuerzas de corte entre acero y hormigón.
Soldabilidad superior
Diseñados para soldadura por arco con ferrita (stud welding). Compatible con equipos de soldadura automática y manual.
Amplia gama de tamaños
Diámetros: 13 mm, 16 mm, 19 mm, 22 mm, 25 mm. Longitudes estándar hasta 200 mm y bajo pedido.
Certificación CE / ISO
Cumple con estándares internacionales EN ISO 13918, AWS D1.1, y pruebas de tracción y flexión.
Especificaciones Técnicas
| Producto | Shear Stud Connector – Espárrago conector de corte (tipo stud) |
|---|---|
| Normativa | ISO 13918 (SD-type / similar), AWS D1.1 – Structural Welding Code |
| Material estándar | Acero al carbono ML15 / S10C (alternativa: AISI 1010 – 1020) |
| Resistencia a la tracción | Min 450 N/mm², Límite elástico ≥ 350 N/mm² |
| Carga de corte característica | Según diámetro: ejemplo Ø19mm > 90 kN (diseño EC4) |
| Acabado superficial | Sin recubrimiento (laminado natural) o zincado opcional para ambientes agresivos |
| Soldadura | Soldadura por arco con pinza de cerámica (ferrule), proceso SW (stud welding) |
| Geometría | Cabeza tipo botón (cuello soldable), longitud variable según requerimiento de anclaje |
| Certificados | EN 10204 3.1, CE marcado, informe de ensayo de material |
Palabras clave incorporadas: conector de corte viga mixta, perno conector tipo stud, shear stud connector, espárragos soldables para hormigón, conectores de corte para puentes.
Dimensiones estándar Shear Stud (ISO 13918)
| Diámetro (mm) | Longitud del vástago (mm) | Altura cabeza (mm) | Diámetro cabeza (mm) | Resistencia corte kN (aprox) |
|---|---|---|---|---|
| 13 | 50 – 200 | 4.5 | 22 | 52 |
| 16 | 60 – 400 | 5.0 | 27 | 78 |
| 19 | 70 – 400 | 5.5 | 32 | 105 |
| 22 | 80 – 400 | 6.0 | 36 | 135 |
| 25 | 100 – 400 | 7.0 | 41 | 168 |
* Longitudes personalizables bajo pedido. Otros diámetros disponibles: 10 mm, 28 mm, según especificación técnica.
Ensayo de flexión
180° sin grietas después del soldado, asegurando ductilidad y correcta fusión del material base.
Macrografía
Penetración completa y zona afectada por el calor uniforme sin porosidades internas.
Comportamiento estructural
Diseñado para transmitir esfuerzos rasantes en vigas compuestas acero-hormigón según Eurocódigo 4.
Aplicaciones comunes del Conector de Corte (Stud Connector)
Edificios de altura con losa colaborante
Estaciones ferroviarias
Viaductos y pasarelas
Naves industriales
Refuerzo de estructuras existentes
¿Por qué elegir nuestros shear stud connectors?
Los conectores de corte tipo stud son elementos fundamentales en la construcción compuesta, ya que garantizan la unión mecánica entre la viga de acero y la losa de hormigón, evitando el deslizamiento y aumentando la rigidez. Fabricados con acero de bajo carbono (ML15) para máxima soldabilidad, nuestros espárragos cumplen con ensayos de tracción, impacto y doblado. Perfectos para cualquier proyecto de conexión acero-hormigón con altas demandas de fatiga y durabilidad.
Disponibles en diámetros desde 13 mm hasta 25 mm, longitudes personalizadas, y tratamientos anticorrosivos opcionales como galvanizado en caliente. Suministro con certificados de calidad y trazabilidad.
Proceso de soldadura
Soldadura por arco elevado con arco de ferrita (Drawn Arc Stud Welding). Proceso rápido, sin perforaciones adicionales, ideal para obra y taller.
Rendimiento en fatiga
Resistencia a cargas cíclicas según AASHTO/EC3, superando 2 millones de ciclos para aplicaciones de puentes.
Solicitar presupuesto¿Necesita conectores de corte (shear studs) para su proyecto estructural? Contáctenos para obtener precios, ficha técnica detallada y muestras certificadas.
- Entrega a toda España y Latinoamérica
- Certificado EN 10204 3.1 por lote
- Descuentos por volumen y proyectos OE
